المقدمة
مرحبًا بك في دليل المبتدئين لأنظمة الملصق الإلكتروني RFID! هذا الدليل مثالي لأولئك الجدد على الملصق الإلكتروني RFID والذين يرغبون في التعرف على ماهية التكنولوجيا وكيفية استخدامها والأنواع المختلفة والعلامات والمعدات اللازمة.
ما هو الملصق الإلكتروني RFID؟
كيف يعمل الملصق الإلكتروني RFID؟
الملصق الإلكتروني هو تقنية تحديد تردد الراديو (RFID) هو استخدام لاسلكي غير متصل بموجات تردد الراديو لنقل البيانات. يتيح وضع علامات على العناصر بعلامات الملصق الإلكتروني RFID للمستخدمين تحديد وتتبع المخزون والأصول تلقائيًا وفريدًا. ينتقل الملصق الإلكتروني RFID بتقنية التعرف التلقائي إلى المستوى التالي من خلال السماح بقراءة العلامات بدون خط نظر ، واعتمادًا على نوع الملصق الإلكتروني RFID ، يكون نطاق القراءة بين بضعة سنتيمترات إلى أكثر من 20 مترًا.لقد قطعت الملصق الإلكتروني RFID شوطًا طويلاً منذ أول تطبيق لها لتحديد الطائرات كصديق أو عدو في الحرب العالمية الثانية. لا تستمر التكنولوجيا في التحسن عامًا تلو الآخر فحسب ، بل تستمر تكلفة تنفيذ واستخدام نظام الملصق الإلكتروني RFID في الانخفاض ، مما يجعل تقنية الملصق الإلكتروني RFID أكثر فعالية من حيث التكلفة والكفاءة.
ما هي تقنية الملصق الإلكتروني RFID بالضبط؟
RFID هي طريقة لجمع البيانات تتضمن تحديد الكائنات تلقائيًا من خلال موجات الراديو منخفضة الطاقة. يتم إرسال البيانات واستلامها من خلال نظام يتكون من
علامات الملصق الإلكتروني RFID وهوائي وقارئ RFID وجهاز إرسال واستقبال.
كيف يعمل الملصق الإلكتروني ؟
مثل تقنية الباركود ، يتعرف RFID على المواقع وتحديد العناصر ذات العلامات - ولكن بدلاً من قراءة انعكاسات ضوء الليزر من ملصقات الباركود المطبوعة ، فإنه يستفيد من ترددات الراديو منخفضة الطاقة لجمع البيانات وتخزينها. في المستودع وهي مخازن البيانات أو مركز التوزيع ، تُستخدم هذه التقنية لأتمتة جمع البيانات. يقرأ جهاز الإرسال والاستقبال ترددات الراديو وينقلها إلى علامة الملصق الإلكتروني RFID. ثم يتم إرسال معلومات التعريف من شريحة كمبيوتر صغيرة مدمجة في العلامة ويتم بثها إلى قارئ الملصق الإلكتروني RFID.
الصورة هذه هي صورة لأنواع من شريط الباركود barcode
فيما يلي بعض الميزات والوظائف المفيدة لـ RFID:
- يمكن أن تطلق العلامات الخاصة بالملصق الإلكتروني تنبيهات عند نقلها
- التواصل بين القراء والعلامات الخاصة بالملصق الإلكتروني لا يتوقف على التوجه
- يمكن قراءة البيانات وتخزينها تلقائيًا
- يمكن أن تحمل العلامات الخاصة بالملصق الإلكتروني رموز منتجات فريدة أو موحدة
- يمكن تمييز العناصر بشكل فردي ، ولكن يمكن قراءتها بشكل جماعي
- بيانات العلامة متوافقة مع أنظمة WMS و ERP
- من الصعب إعادة إنتاج / تزوير العلامات الخاص بالملصق الإلكتروني
ما هي أنواع الملصق الإلكترونىRFID
يتم تقسيم أنواع الملصق الإلكتروني حسب الطيف الكهرومغناطيسي ، هناك ثلاثة نطاقات تردد أولية تستخدم لإرسالات RFID -- التردد المنخفض Low Frequency,
- التردد العالي , High Frequency
- التردد الفائق. Ultra-High Frequency
التردد المنخفض المستخدم في الملصق الإلكتروني
- نطاق التردد العام: 30 - 300 كيلو هرتز
- نطاق التردد الأساسي: 125 - 134 كيلو هرتز
- نطاق القراءة: الاتصال - 10 سم
- متوسط التكلفة لكل علامة: 0.75 دولار - 5.00 دولارات
- التطبيقات: تتبع الحيوانات ، التحكم في الوصول ، مفتاح السيارة ، التطبيقات التي تحتوي على كميات كبيرة من السوائل والمعادن
- الإيجابيات: يعمل جيدًا بالقرب من السوائل والمعادن ، المعايير العالمية
- السلبيات: نطاق قراءة قصير جدًا وكمية محدودة من الذاكرة ومعدل نقل بيانات منخفض وتكلفة إنتاج عالية
التردد العالي في الملصق الإلكتروني مع امثلة
- نطاق التردد الأساسي: 13.56 ميجا هرتز
- نطاق القراءة: بالقرب من الاتصال - 30 سم
- متوسط التكلفة لكل علامة: 0.20 دولار - 10.00 دولارات
- التطبيقات: أكشاك DVD ، كتب المكتبة ، بطاقات الهوية الشخصية ، رقائق البوكر / الألعاب ، تطبيقات NFC
- الإيجابيات: بروتوكولات NFC العالمية ، خيارات ذاكرة أكبر ، معايير عالمية
- السلبيات: نطاق قراءة قصير ، معدل نقل بيانات منخفض
ملاحظة NFC تقنية تستخدم في الجوالات وبطاقات الدفع المالي فلا داعي لوضع كرت دفع في الجهاز بمجرد وضع الكرت بالقرب من جهاز دفع المال pos فسيتم قراءات بياناتك وخصم المبلغ المالي. يجب أن تكون مفعل هذه الخاصية في الهاتف المحمول وكذلك حساب بنك.
تردد الفوق العالي او الفائق في الملصق الإلكتروني
نطاق التردد العام: 300 - 3000 ميجا هرتز
نطاقات التردد الأولية: 433 ميجا هرتز ، 860-960 ميجا هرتز
هناك نوعان من RFID الموجودان في نطاق الترددات الفائقة: RFID النشط و RFID السلبي.
- النشط Active RFID الملصق الإلكتروني
- نطاق التردد الأساسي: 433 ميجاهرتز ، (يمكن استخدام 2.45 جيجاهرتز - ضمن نطاق التردد العالي للغاية)
- نطاق القراءة: 30 - 100+ متر
- متوسط التكلفة لكل علامة: 25.00 دولارًا - 50.00 دولارًا
- التطبيقات: تتبع المركبات ، تصنيع السيارات ، التعدين ، الإنشاءات ، تتبع الأصول
- الإيجابيات: مدى قراءة طويل جدًا ، تكلفة بنية تحتية أقل (مقابل RFID السلبي) ، سعة ذاكرة كبيرة ، معدلات نقل بيانات عالية
- السلبيات: ارتفاع تكلفة العلامة ، قيود الشحن (بسبب البطاريات) ، قد تكون هناك حاجة لبرامج معقدة ، تداخل عالٍ من المعادن والسوائل ؛ معايير عالمية قليلة
- Passive RFID النوع السلبي في الملصق الإلكتروني
- نطاقات التردد الأولية: 860 - 960 ميجا هرتز
- نطاق القراءة: بالقرب من الاتصال - 25 مترًا
- متوسط التكلفة لكل علامة: 0.09 دولار - 20.00 دولار
- التطبيقات: تتبع سلسلة التوريد ، التصنيع ، الأدوية ، الرسوم الإلكترونية ، تتبع المخزون ، توقيت السباق ، تتبع الأصول
- الإيجابيات: نطاق قراءة طويل ، تكلفة منخفضة لكل علامة ، مجموعة متنوعة من أحجام وأشكال العلامات ، المعايير العالمية ، معدلات نقل البيانات العالية
- السلبيات: تكاليف عالية للمعدات ، وسعة ذاكرة متوسطة ، وتداخل عالٍ من المعادن والسوائل
المجموعات الفرعية الأولية من RFID السلبي
- النطاق الواسع نسبيًا من 860 - 960 ميجا هرتز معترف به على أنه "المعيار العالمي" لـ UHF Passive RFID ؛ ومع ذلك ، أدى اعتماده المتأخر إلى تقسيم النطاق إلى مجموعتين فرعيتين أساسيتين - 865 - 868 ميجاهرتز و 902 - 928 ميجاهرتز.
- 865-868 ميجا هرتز - ETSI
المعهد الأوروبي لمعايير الاتصالات (ETSI) هو الهيئة الحاكمة في أوروبا التي تضع وتدعم المعايير على مستوى الدولة للتواصل عبر قنوات متعددة ، بما في ذلك موجات الراديو. وفقًا للوائح ETSI ، لا يُسمح لمعدات وعلامات RFID بالاتصال إلا على نطاق تردد أصغر يتراوح بين 865 و 868 ميجاهرتز لأن الأنواع الأخرى من الاتصالات الراديوية مخصصة لمجموعات فرعية من النطاق الأكبر من 860 - 960 ميجا هرتز
نظرًا لأن المعهد الأوروبي لمعايير الاتصالات يضع معايير أوروبا ، ولكن عند شراء العلامات والمعدات ، يمكن تسمية المعيار إما ETSI أو الاتحاد الأوروبي للدلالة على أوروبا.
2. 902 - 928 ميجا هرتز - FCC
لجنة الاتصالات الفيدرالية (FCC) هي الهيئة الحاكمة في الولايات المتحدة التي تضع وتدعم المعايير على مستوى الدولة للتواصل عبر قنوات متعددة بما في ذلك موجات الراديو. تنص لوائح لجنة الاتصالات الفيدرالية (FCC) على أن علامات ومعدات RFID يمكن أن تعمل فقط بين 902-928 ميجا هرتز ، لأنه ، مثل أوروبا ، يتم تخصيص أنواع الاتصالات الأخرى للأجزاء المتبقية من النطاق الأكبر من 860 - 960 ميجا هرتز.
يمكن استخدام معدات أو علامات RFID المعتمدة من لجنة الاتصالات الفيدرالية (FCC) أو الموجودة في نطاق التردد لأمريكا الشمالية ، أو NA ، في جميع أنحاء أمريكا الشمالية.
3. معايير آخري
نظرًا لأن كلا من المعهد الأوروبي لمعايير الاتصالات (ETSI) ولجنة الاتصالات الفيدرالية (FCC) كانا أول من وضع معايير رئيسية تمت الموافقة عليها ، فقد تبنت العديد من الدول أحد المعايير الأخرى ، أو أنشأت معاييرها الخاصة * ضمن مجموعة فرعية من أي نطاق تردد. على سبيل المثال ، اختارت الأرجنتين اعتماد نطاق لجنة الاتصالات الفيدرالية (FCC) من 902 إلى 928 ميجا هرتز ، بينما اختارت أرمينيا تنفيذ نطاقها الأصغر من 865.6 - 867.6 ميجا هرتز ضمن نطاق ETSI.
على الرغم من أن اللوائح الإقليمية مثل لجنة الاتصالات الفيدرالية (FCC) والمعهد الأوروبي لمعايير الاتصالات (ETSI) تُناقش عادةً باستخدام نطاقات التردد ، إلا أن هناك مواصفات أخرى تنظمها كل دولة مثل كمية الطاقة المشعة (ERP أو EIRP). بعض البلدان أكثر صرامة وتنظم حيث يمكن استخدام RFID ، وكمية "القفز" التردد التي يجب استخدامها ، أو أن الترخيص مطلوب لاستخدام RFID.
أمثلة على التطبيقات الخاصة بالملصق الإلكتروني
أمثلة على التطبيقات التي تستفيد من الملصق الإلكتروني RFID لا حصر لها. تمتد التطبيقات من مجالات واسعة مثل تتبع المخزون إلى إدارة سلسلة التوريد ويمكن أن تصبح أكثر تخصصًا اعتمادًا على الشركة أو الصناعة. يمكن أن تمتد أنواع تطبيقات الملصق الإلكتروني RFID من تتبع أصول تكنولوجيا المعلومات إلى تتبع المنسوجات وحتى في تفاصيل مثل تتبع عنصر التأجير.
إن ما يميز تطبيق الملصق الإلكتروني RFID المحتمل بعيدًا عن التطبيقات التي يمكنها استخدام أنواع أخرى من الأنظمة هو الحاجة إلى تحديد العناصر الفردية بشكل فريد بسرعة وكفاءة أكبر حيث تقصر الأنظمة التقليدية. فيما يلي بعض التطبيقات التي تستخدم تقنية الملصق الإلكتروني RFID بنجاح.
- توقيت السباق
- إدارة الأمدادات
- تتبع الأدوية
- تتبع المخزون
- تتبع أصول تكنولوجيا المعلومات
- تتبع الغسيل والمنسوجات
- تتبع الملف
- تتبع عنصر العبور القابل للإرجاع (RTI)
- الحدث وتتبع الحضور
- صلاحية التحكم صلاحية الدخول
- تتبع المركبات
- قرع
- تتبع الرضع في المستشفى
- تتبع الحيوانات
- أداة تتبع
- تتبع المجوهرات
- تتبع جرد التجزئة
- تتبع الأنابيب والبكرة
- تتبع الخدمات اللوجستية (إدارة المواد)
- أكشاك دي في دي
- تتبع مواد المكتبة
- الحملات التسويقية
- أنظمة الموقع في الوقت الفعلي
- حقائق مهمة
ماهو العائد على الاستثمار (ROI) في الملصق الإلكتروني
عند التفكير في شراء أي نظام جديد ونشره ، فإن أهم سؤالين يجب الإجابة عليهما هما ما إذا كانت الشركة ستشهد عائدًا على استثماراتها ومتى. يجب تقييم التكاليف الثابتة والتكاليف المتكررة بالإضافة إلى تكلفة التبديل من حيث تكاليف العمالة قبل تطبيق نظام جديد.
قبل تنفيذ نظام RFID ، يجب تقييم كل من جدوى التطبيق وجدوى التكلفة.
دراسة جدوى التطبيق الملصق الإلكتروني
تشير جدوى التطبيق إلى عملية تحديد ما إذا كان التطبيق مناسبًا للاستخدام مع RFID. مثل جميع التقنيات ، فإن RFID لها قيود. القيود البيئية ، وقيود نطاق القراءة ، وتكوين مواد الأصول ليست سوى عدد قليل من الجوانب المختلفة التي يمكن أن تؤثر بشدة على مدى فعالية نظام RFID لتطبيق معين. يجب أن تستلزم عملية "جدوى التطبيق" تحديد نطاق المشروع وبيئة المشروع كنقطة انطلاق ، ثم تحديد ما إذا كان RFID (أو تقنية أخرى) هو الملاءمة المناسبة للتطبيق.
دراسة جدوى التكلفة الملصق الإلكتروني
تشير جدوى التكلفة إلى تقييم ما إذا كان تنفيذ نظام RFID يمكن تحقيقه من منظور نقدي. لا تشمل جدوى التكلفة ما إذا كان عائد الاستثمار ممكنًا فحسب ، بل تشمل أيضًا العمل مع الأرقام الحالية والأرقام المحتملة لتحديد الجدول الزمني المقدر لعائد الاستثمار. يمكن أن تكون أنظمة RFID باهظة الثمن. إنها تتطلب استثمارًا أوليًا للاختبار والعمل مع أنواع مختلفة من المعدات والعلامات (والتي قد تكون تكلفة باهظة للشركة إذا لم تنجح التقنية). بعد مرحلة الاختبار ، تبدأ تكاليف النشر (اقرأ المزيد عن التكاليف الثابتة مقابل التكاليف المتكررة أدناه). فقط بعد تنفيذ النظام وعمله بشكل صحيح ، يمكن أن يبدأ الجدول الزمني لرؤية عائد على الاستثمار.
التكاليف الثابتة مقابل التكاليف المتكررة
سيساعد تجميع التكاليف حسب الثابتة (الأولية) أو المتكررة في رسم صورة أكثر دقة للتكاليف السنوية المتوقعة والعائد على الاستثمار في النظام.
سعر ثابت
التكاليف الثابتة هي تكاليف لمرة واحدة مرتبطة بالبدء. في نشر RFID ، عادةً ما ترتبط التكلفة الثابتة بالأجهزة مثل القراء والهوائيات والكابلات اللازمة لإعداد النظام. لا تعني التكاليف الثابتة بالضرورة أنك لن تشتري هذا العنصر مرة أخرى ، فهذا يعني فقط أنه لم يتم استخدام العنصر مرة واحدة ثم يتم التخلص منه أو استهلاكه أثناء التطبيق. إذا كنت تخطط لإعداد نظام أولي ثم توسيع هذا النظام لاحقًا ، فسيظل الجهاز يعتبر تكلفة ثابتة. تُعتبر علامات RFID تكلفة ثابتة فقط عندما يُعاد استخدامها باستمرار في جميع أنحاء النظام - على سبيل المثال وحدات التحكم في الوصول RFID التي يتم تعيينها وإعادة توزيعها حسب الحاجة للموظفين.
مصاريف متكرره
تُعزى التكاليف المتكررة إلى العناصر التي يتم استخدامها مرة واحدة ثم يتم تجاهلها أو استهلاكها أثناء التطبيق. يعد ترصيع أو ملصق RFID مثالًا شائعًا للتكلفة المتكررة في نظام RFID. نظرًا لتكلفتها المنخفضة ، يتم تطبيق هذه العلامات بشكل متكرر مرة واحدة والاحتفاظ بها على أحد العناصر طوال عمره الافتراضي (أو يتم التخلص منها بعد الاستخدام). إذا تم استخدام طابعة RFID ، فسيكون شريط الطابعة أيضًا تكلفة متكررة. إذا تم تجديد ترخيص البرنامج سنويًا أو تم شراؤه كمنتج SaaS (برنامج كخدمة) ، فيجب أيضًا اعتباره كتكلفة متكررة.
العوامل البيئية
يمكن أن تكون أنظمة الملصق الإلكتروني RFID عرضة لبعض المواد والعوامل البيئية التي يمكن أن تسبب نطاقات قراءة متناقصة وتؤثر على دقة النظام الإجمالية. المعادن والسوائل هما المصدران الأكثر شيوعًا للتداخل لتطبيقات RFID ، ولكن يمكن تخفيفهما باستخدام علامات RFID المناسبة والمعدات والتخطيط.
نظرًا لاستخدام UHF RFID بشكل أكثر شيوعًا مع العناصر المملوءة بالسائل أو العناصر المعدنية ، يتم إصدار المزيد والمزيد من العلامات بطرق جديدة لتقليل هذه المشكلات. بالإضافة إلى ذلك ، تم تطوير تقنيات يمكن أن تساعد في التخفيف من آثار هذه العناصر ، مثل العمل مع وضع العلامات والفواصل.
ما هو نظام الملصق الإلكتروني RFID
بينما سيختلف كل نظام من حيث أنواع الأجهزة ودرجة تعقيدها ، فإن كل نظام RFID يحتوي على الأقل على المكونات الأربعة التالية:
- قاري الملصق الإلكتروني
- الهوائيات
- العلامات وهي الملصقات
- الكابلات
يمكن أن يتكون أبسط نظام من قارئ RFID محمول باليد (بهوائي مدمج) وعلامات RFID ، بينما تم تصميم الأنظمة الأكثر تعقيدًا باستخدام قارئات متعددة المنافذ وصناديق GPIO وأجهزة وظيفية إضافية (مثل المصابيح المكدسة) وهوائيات وكابلات متعددة وعلامات RFID وإعداد برنامج كامل.
علامات RFID اي الملصقات نفسها
ما هي علامة الملصق الإلكتروني Tags RFID؟
تتكون علامة RFID في أبسط صورها من جزأين - هوائي لإرسال واستقبال الإشارات ، وشريحة RFID (أو دائرة متكاملة ، IC) التي تخزن معرف العلامة ومعلومات أخرى. يتم لصق علامات RFID على العناصر لتتبعها باستخدام قارئ RFID والهوائي.

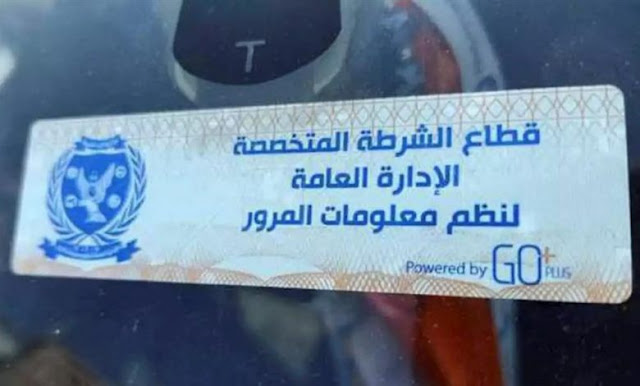

مثال بعلامة ملصق إلكتروني خاص بدائرة المرور الشرطة المصرية Tags RFID؟
تنقل علامات RFID بيانات حول عنصر عبر موجات الراديو إلى مجموعة الهوائي / القارئ. لا تحتوي علامات RFID عادةً على بطارية (ما لم يتم تحديدها كعلامات نشطة أو علامات BAP) ؛ بدلاً من ذلك ، يتلقون الطاقة من موجات الراديو التي يولدها القارئ. عندما تستقبل العلامة الإرسال من القارئ / الهوائي ، تمر الطاقة عبر الهوائي الداخلي إلى شريحة العلامة. تعمل الطاقة على تنشيط الشريحة ، التي تعدل الطاقة بالمعلومات المطلوبة ، ثم تنقل الإشارة مرة أخرى نحو الهوائي / القارئ.
يوجد على كل شريحة أربعة بنوك ذاكرة - EPC و TID والمستخدم والمحجوز. يحتوي كل من بنوك الذاكرة هذه على معلومات حول العنصر الذي تم وضع علامة عليه أو العلامة نفسها اعتمادًا على البنك وما تم تحديده.
تتوفر المئات من علامات RFID المختلفة في العديد من الأشكال والأحجام مع ميزات وخيارات محددة لبيئات معينة ومواد السطح والتطبيقات.
ما هي أنواع بطاقات الملصق الإلكتروني RFID
نظرًا لوجود مجموعة متنوعة من تطبيقات RFID ، هناك أيضًا مجموعة متنوعة من علامات RFID وطرق تصنيفها. من الطرق الشائعة لتقسيم العلامات إلى أنواع العلامات الداخلية في مقابل العلامات الصلبة. البطانات أرخص ، وتتراوح عادة بين 0.09 دولار - 1.75 دولارًا اعتمادًا على الميزات الموجودة على العلامات. تكون العلامات الصلبة بشكل عام أكثر صلابة ومقاومة للطقس وتتراوح بين 1.00 دولار - 20.00 دولار.
عامل الشكل - ترصيع ، ملصق ، بطاقة ، شارة ، بطاقة صلبة
نوع التردد- LF أو NFC أو HF أو UHF غير فعال (902-928 ميجا هرتز أو 865-868 ميجا هرتز أو 865-960 ميجا هرتز) ، BAP ، نشط
العوامل البيئية - مقاومة للماء ، وعرة ، ومقاومة للحرارة ، ومقاومة للمواد الكيميائية
قابل للتخصيص - الشكل والحجم والنص والتشفير
ميزات / تطبيقات محددة - بطاقات الغسيل ، وعلامات المستشعر ، وعلامات التضمين ، وعلامات التعقيم بالبخار ، وعلامات المركبات ، وعلامات الذاكرة العالية
مواد سطحية محددة - علامات تركيب معدنية ، وعلامات تثبيت زجاجية ، وعلامات للعناصر المملوءة بالسائل
ما هي اسعار العلامات الملصق الإلكتروني
يعتمد تسعير العلامة على نوع العلامة والكمية التي يتم طلبها. كما ذكرنا سابقًا ، عادةً ما يتراوح الترصيع بين 0.09 دولارًا و 1.75 دولارًا ويمكن أن تتراوح العلامات الصلبة بين 1.00 دولارًا و 20.00 دولارًا. كلما ارتفع مستوى التخصيص أو كلما كانت العلامة أكثر تخصصًا ، زادت تكلفة العلامة مقارنةً بالعلامات الجاهزة النموذجية.
اختيار علامة RFID
ما نوع السطح الذي ستقوم بوضع علامات عليه؟ على المعدن والبلاستيك والخشب وما إلى ذلك؟
ما نطاق القراءة الذي تريده؟
قيود الحجم (على سبيل المثال ، لا يمكن أن تكون العلامة أكبر من x × y × z بوصة)؟
أي ظروف بيئية مفرطة للنظر فيها؟ الحرارة المفرطة ، البرودة ، الرطوبة ، التأثير ، إلخ.؟
طريقة الحجز؟ لاصق ، إيبوكسي ، براشيم / براغي ، روابط كبلات ، إلخ؟
المفتاح لاختيار علامة هو الاختبار الشامل لمجموعة متنوعة من العلامات في بيئتك على العناصر الفعلية التي ترغب في وضع علامة عليها. يمكن تخصيص حزم عينات علامة RFID لتطبيقك بحيث يمكنك تضييق نطاق العلامات المناسبة لتطبيقك.
القراء RFID
ما هو قارئ الملصق الإلكتروني RFID؟
قارئ RFID هو العقل المدبر لنظام RFID وهو ضروري لأي نظام ليعمل. أجهزة القراءة ، وتسمى أيضًا المحققين ، هي أجهزة تنقل وتستقبل موجات الراديو من أجل التواصل مع علامات RFID. تنقسم قارئات RFID عادةً إلى نوعين متميزين - قارئات RFID الثابتة وقارئات RFID المحمولة. تظل القارئات الثابتة في مكان واحد ويتم تثبيتها عادةً على الجدران أو على المكاتب أو في البوابات أو غيرها من المواقع الثابتة.
مجموعة فرعية مشتركة من أجهزة القراءة الثابتة هي أجهزة قراءة متكاملة. قارئ RFID المدمج هو قارئ بهوائي مدمج يشتمل عادةً على منفذ هوائي إضافي لتوصيل هوائي خارجي اختياري أيضًا. عادة ما تكون القارئات المدمجة ممتعة من الناحية الجمالية ومصممة لاستخدامها في التطبيقات الداخلية دون حركة مرور عالية للعناصر ذات العلامات.
أجهزة قراءة الهاتف المحمول هي أجهزة محمولة تسمح بالمرونة عند قراءة علامات RFID مع الاستمرار في الاتصال بجهاز كمبيوتر مضيف أو جهاز ذكي. هناك فئتان أساسيتان من أجهزة قراءة RFID للأجهزة المحمولة - أجهزة القراءة التي تحتوي على كمبيوتر داخلي ، وتسمى أجهزة الحوسبة المحمولة ، والقارئات التي تستخدم اتصال Bluetooth أو اتصال إضافي بجهاز ذكي أو جهاز لوحي ، يسمى Sleds.
تحتوي أجهزة قراءة RFID الثابتة عادةً على منافذ هوائي خارجية يمكنها الاتصال في أي مكان من هوائي إضافي واحد إلى ما يصل إلى ثمانية هوائيات مختلفة. مع إضافة معدد إرسال ، يمكن لبعض القراء الاتصال بما يصل إلى 32 هوائيًا لتحديد الهوية بموجات الراديو. يعتمد عدد الهوائيات المتصلة بقارئ واحد على منطقة التغطية المطلوبة لتطبيق RFID. تحتاج بعض تطبيقات سطح المكتب ، مثل إيداع الملفات وإخراجها ، فقط إلى مساحة صغيرة من التغطية ، لذلك يعمل هوائي واحد بشكل جيد. تتطلب التطبيقات الأخرى ذات مساحة التغطية الأكبر ، مثل خط النهاية في تطبيق توقيت السباق ، هوائيات متعددة لإنشاء منطقة التغطية الضرورية.
أنواع قارئات الملصق الإلكتروني RFID
الطريقة الأكثر شيوعًا لتصنيف القراء هي تصنيفهم على أنهم إما ثابتون أو متنقلون. تتضمن الطرق الأخرى للتمييز بين قارئات RFID فئات مثل الاتصال ، والأدوات المساعدة المتاحة ، والميزات ، وقدرات المعالجة ، وخيارات الطاقة ، ومنافذ الهوائي ، وما إلى ذلك.
نطاق التردد- 902-928 ميجا هرتز الولايات المتحدة ، 865-868 ميجا هرتز الاتحاد الأوروبي ، إلخ. *
التنقل - القراء الثابتة ، القراء المتكاملة ؛ القراء المحمول
خيارات الاتصال- Wi-Fi ، Bluetooth ، LAN ، Serial ، USB ، منفذ إضافي
الأدوات المساعدة المتاحة- HDMI و GPS و USB والكاميرا و GPS و GPIO والباركود 1D / 2D والقدرات الخلوية
قدرات المعالجة - معالجة على متن السفينة ، لا معالجة داخلية
خيارات الطاقة - محول الطاقة ، PoE ، البطارية ، في السيارة ، USB
منافذ الهوائي المتوفرة- لا يوجد منافذ خارجية ، منفذ واحد ، منفذان ، 4 منافذ ، 8 منافذ ، 16 منفذًا
تسعير القارئ
عادة ما يكون القارئ هو أغلى مكون في نظام RFID. يمكن أن تختلف أجهزة قراءة RFID من حوالي 400 دولار إلى 3000 دولار أو أكثر حسب الميزات والإمكانيات المطلوبة. تعد قارئات USB واحدة من فئات القراء الأقل تكلفة ، والتي يبلغ متوسط سعرها حوالي 400 دولار. تحتوي أجهزة قراءة USB بشكل عام على نطاقات قراءة قصيرة وتستخدم لتطبيقات سطح المكتب. تختلف أجهزة القراءة المحمولة وأجهزة القراءة الثابتة اختلافًا كبيرًا في الأسعار اعتمادًا على الميزات والوظائف المقدمة.
اختيار قارئ RFID
ما مقدار نطاق القراءة الذي تحتاجه لتطبيقك؟
أي ظروف بيئية مفرطة للنظر فيها؟ الحرارة المفرطة ، البرودة ، الرطوبة ، التأثير ، إلخ.؟
هل ستضيف القارئ إلى شبكة؟
أين سيتم وضع القارئ؟ موقع ثابت أم على مركبة؟
هل يحتاج القارئ إلى أن يكون متحركًا؟
كم عدد نقاط القراءة / مناطق القراءة التي ستحتاجها؟
كم عدد العلامات التي قد تحتاج إلى قراءتها في وقت واحد؟
ما مدى سرعة تحرك العلامات عبر منطقة القراءة؟ على سبيل المثال ، هل هذا حزام ناقل بطيء الحركة أم سباق سريع الحركة؟
هوائيات RFID
ما هو هوائي الملصق الإلكتروني RFID؟
هوائيات RFID هي عناصر ضرورية في نظام RFID لأنها تحول إشارة قارئ RFID إلى موجات RF التي يمكن التقاطها بواسطة علامات RFID. بدون نوع من هوائي RFID ، سواء كان مدمجًا أو مستقلًا ، لا يمكن لقارئ RFID إرسال واستقبال الإشارات إلى علامات RFID بشكل صحيح.
على عكس قارئات RFID ، فإن هوائيات RFID هي أجهزة غبية تستقبل قوتها مباشرة من القارئ. عندما يتم إرسال طاقة القارئ إلى الهوائي ، يولد الهوائي مجالًا للترددات الراديوية ، وبالتالي ، يتم إرسال إشارة التردد اللاسلكي إلى العلامات الموجودة في المنطقة المجاورة. تُعرف كفاءة الهوائي في توليد موجات في اتجاه معين بكسب الهوائي. بكل بساطة ، كلما زاد الكسب ، كان مجال التردد الراديوي الأقوى والأبعد مدى للهوائي.
يعطي هوائي RFID موجات RFID على طول مستوى أفقي أو عمودي ، والتي توصف بأنها قطبية الهوائي. إذا كان المجال RF مستويًا أفقيًا ، هل يوصف بأنه خطي أفقي ، وينطبق نفس المبدأ على هوائي RFID الذي ينشئ مستويًا رأسيًا.
يمكن أن يكون لقطبية الهوائي تأثير كبير على نطاق قراءة النظام. المفتاح لتعظيم نطاق القراءة هو التأكد من محاذاة قطبية الهوائي مع قطبية علامة RFID. إذا لم تتطابق هذه ، على سبيل المثال ، مع هوائي عمودي مستقطب خطيًا وعلامة بهوائي أفقي مستقطب خطيًا ، فسيتم تقليل نطاق القراءة بشدة.
يرسل الهوائي ذو الاستقطاب الدائري الموجات التي تدور باستمرار بين المستويين الأفقي والرأسي من أجل إعطاء مرونة محسنة للتطبيق من خلال السماح بقراءة علامات RFID في اتجاهات متعددة. ومع ذلك ، نظرًا لأن الطاقة مقسمة بين مستويين ، فإن نطاق قراءة الهوائي ذي الاستقطاب الدائري يكون أقصر مقابل كسب هوائي خطي مماثل.
أنواع الهوايات في الملصق الإلكتروني
يمكن تقسيم هوائيات RFID ، مثل معظم معدات RFID ، إلى فئات مختلفة تساعد في تضييق أفضل هوائي للتطبيق. على الرغم من أن الهوائيات يتم تجميعها حسب عدة عوامل مختلفة ، فإن أكثر المجموعات شيوعًا لهوائيات RFID هي القطبية (دائرية مقابل خطية) والصلابة (داخلية مقابل خارجية).
نطاق التردد - 902 - 928 ميجا هرتز ، 865 - 868 ميجا هرتز ، 860 - 960 ميجا هرتز
قطبية - دائرية ، خطية
صلابة - تصنيف IP داخلي ، تصنيف IP خارجي
قراءة المدى - القرب (المجال القريب) ، المجال البعيد
نوع التركيب - هوائي الرف ، الهوائي الأرضي ، هوائي اللوحة ، هوائي البوابة
تسعير الهوائي
عادةً ما يتراوح سعر معظم هوائيات RFID بين 50 دولارًا و 300 دولارًا للهوائي ، ولكن هناك القليل منها الذي يكلف أكثر بسبب العوامل الرئيسية الخاصة بالتطبيق ، مثل الهوائيات الأرضية / حصيرة. هذه الهوائيات مخصصة لتطبيقات مثل توقيت السباق ويجب أن تكون متينة بما يكفي للبقاء على قيد الحياة وأداء جيد أثناء قيام الأشخاص أو الدراجات أو حتى عربات الركض بدهسهم. يمكن أن تزيد الهوائيات المتخصصة من تكلفة النظام بشكل كبير ولكنها أيضًا استثمار يمكن أن يكون الفرق بين نظام يعمل وغير يعمل.
اختيار هوائي RFID
كم نطاق القراءة الذي تحتاجه؟
هل من الممكن دائمًا معرفة أو التحكم في اتجاه علامة RFID بالنسبة إلى موضع الهوائي في التطبيق الخاص بك؟
أي ظروف بيئية مفرطة للنظر فيها؟ الحرارة المفرطة ، البرودة ، الرطوبة ، التأثير ، إلخ.؟
هل سيتم تركيب الهوائي في الداخل أو في الخارج؟
قيود الحجم (أي لا يمكن أن يكون الهوائي أكبر من x × y × z بوصة)؟
أطقم وعناصر إضافية
مجموعات التطوير
إن مجموعة تطوير RFID عبارة عن مجموعة يتم تجميعها عادةً بواسطة الشركة المصنعة للقارئ وتتضمن كل ما يلزم لبدء قراءة علامات RFID وكتابتها. يوصى باستخدام مجموعات التطوير كأفضل طريقة لبدء استخدام تقنية RFID لأنها تتيح للأشخاص الانتقال مباشرة إلى التكنولوجيا والبدء في اختبار تطبيقاتهم. نظرًا لأن هذه المجموعات يتم تصنيعها عادةً بواسطة الشركة المصنعة للقارئ ، فهناك العديد للاختيار من بينها والتي تجمع بين قارئ الشركة المصنعة مع هوائي موصى به وبعض نماذج علامات RFID للاختبار. تتضمن مجموعات التطوير أيضًا نموذجًا لبرنامج قراءة وكتابة علامات RFID ، بالإضافة إلى الوصول إلى مجموعة تطوير البرامج الخاصة بالشركة المصنعة ، أو SDK. يحتوي SDK على وثائق حول القارئ ، بالإضافة إلى وصول API ونماذج التعليمات البرمجية ، بحيث يمكن لمطور البرامج البدء في كتابة برنامج للتطبيق.
كابلات RFID
تسهل كبلات هوائي RFID الاتصال بين قارئ RFID وهوائي RFID. بدون الكابل ، لا يمكن للقارئ تشغيل وإرسال إشارات إلى العلامات عبر الهوائي. قد يبدو اختيار كابل RFID مهمة أسهل من اختيار المكونات الأخرى ؛ ومع ذلك ، يمكن أن تختلف الكابلات بشكل كبير في ثلاث طرق محددة - أنواع الموصلات ، والطول ، وتقييم السماكة / العزل - لذلك ، من المهم أخذ الثلاثة في الاعتبار قبل الشراء.
عند تحديد الموصلات الصحيحة لأي من طرفي الكبل ، انظر أولاً إلى الموصلات الموجودة على قارئ RFID والهوائي. على سبيل المثال ، إذا كان قارئ RFID يحتوي على موصل RP-TNC Female ، فيجب أن يحتوي أحد جوانب الكبل على موصل RP-TNC Male والعكس صحيح. لمزيد من المعلومات حول الأنواع المختلفة من موصلات الكابلات ، راجع دليل كابل RFID الخاص بنا.
سيختلف طول الكابل وسمكه (يُطلق عليه أيضًا تصنيف العزل) اعتمادًا على الحل المحدد الخاص بك. عادةً ما يتم تحديد طول الكبل حسب المسافة بين قارئ RFID والهوائي ، ولكن من المهم ملاحظة أنه كلما زاد طول الكابل ، ستفقد المزيد من الطاقة أثناء النقل.
طريقة واحدة لمكافحة فقدان الطاقة هذا باستخدام تصنيف عزل أعلى. كلما كان طول الكبل أطول ، كان يجب عزل الكبل بشكل أفضل من أجل زيادة الكفاءة وتقليل مقدار الطاقة المفقودة على طول الكابل. وتجدر الإشارة إلى أنه مع زيادة معدل العزل ، سيكون الكابل أكثر سمكًا وصلابة ، مما يزيد من صعوبة الانحناء والعمل به عند الدوران في الزوايا أو المرور عبر القناة.
معدات وملحقات أخرى
تتوفر بعض الإضافات والملحقات الأخرى للنظام إما لتحسين وظائف النظام أو لسهولة الاستخدام. على سبيل المثال ، ستكمل طابعات RFID وبوابات RFID ومحولات GPIO وأقواس تثبيت الهوائي وأجهزة تعيين طاقة التردد اللاسلكي نظامك أو تعززه.
معلومات عن الملصق الإلكتروني الخاص بدائرة المرور في جمهورية مصر العربية
ما هو الملصق الإلكتروني؟
ـ شريحة rfid لتحديد هوية السيارة عبر موجات الراديو، حيث تحتوي على وحدة ذاكرة صغيرة جدًا مخزن بها معلومات السيارة بالكامل، وتشمل مدة الترخيص ورقم الموتور والشاسيه وغيرها، إضافة إلى معلومات صاحبها ورقم هاتفه والبريد الإلكتروني الشخصي.
طريقة تركيب الملصق الإلكتروني
يثبت الملصق على مكان مخصص في الزجاج الأمامي للمركبة، ويتضمن شريحة ذكية مدون عليها بيانات السيارة، للاستعلام بالحاسب الآلي ويتلف عند محاولة نزعه.
أماكن تركيب الملصق الإلكتروني
إدارات المرور المختصة على مستوى الجمهورية، ويتجه قائد المركبة إلى موظف التراخيص لإنهاء الإجراءات اللازمة، وعقب استلام الرخصة يتم تركيب الملصق بواسطة الفنيين المختصين.
مميزات الملصق الإلكتروني
الملصق الإلكتروني إلزامي على جميع المركبات ويوضع على الزجاج الأمامي للسيارة، ويحفظ كل بيانات المركبة والمخالفات وبيان حالتها دون أن يضطر ضابط المرور إلى إيقافها في الكمائن، وبذلك لا يتم تعطيل المرور عبر لجان الفحص، حيث تكشف أجهزة القارئ الإلكتروني السيارات منتهية الترخيص أو التي ارتكبت مخالفات وتبلغ بها القوات المتواجدة بالشارع لتوقيفها.
ويصرف لكل مركبة ملصق إلكتروني واحد عند تجديد تراخيص تسيير المركبة، ولا يجوز نزعه أو نقله من المكان المخصص له أو اتلافه، ويجب أن يكون الملصق الإلكتروني صالحا للاستخدام دائما وفقًا للغرض منه، ولا يجوز تسيير المركبة دون الملصق أو إخفاؤه أو التلاعب فيه.
وتستطيع أجهزة وزارة الداخلية المعنية من خلال الملصق حصر أماكن الكثافات المرورية والتعامل معها وإصدار تقارير وإحصائيات للمساهمة في إدارة وتنظيم حركة المرور.
ويسهم الملصق الإلكتروني في وضع نظام آلي لفحص المركبات أمنيًا والتعرف على المركبات المطلوبة والمنتهية التراخيص؛ حيث يساعد على تسجيل المخالفات بطريقة إلكترونية وموحدة على المواطنين كافة بأنحاء الجمهورية بما يرسخ مبدأ سيادة القانون
كما يساعد في التعرف على المركبات التي انتهت فترة السماح بتواجدها داخل البلاد عن طريق المنافذ الجمركية، وكذلك مركبات المناطق الحرة، ويساهم الملصق في رفع معدلات ضبط السيارات المبلغ بسرقتها عن طريق إدراجها بشكل إلكتروني يضمن سرعة ضبطها الملصق له تاريخ انتهاء ترخيص المركبة وفقًا للون الملصق والعلامات الموجودة به.
موعد انتهاء مهلة الملصق الالكتروني
الإدارة العامة للمرور أكدت أنه لم يتبق سوى 19 يومًا فقط على المهلة التي حددتها وزارة الداخلية لتركيب الملصق الإلكتروني لكافة السيارات، مشددة على انتهاء المهلة في 20 أكتوبر الجاري.
تم تمديد المهلة حتى ٣١ ديسمبر ٢٠٢٠
أعلنت وزارة الداخلية عن مد فترة تركيب الملصق الإلكترونى حتى 31 ديسمبر 2020 فى إطار حرص وزارة الداخلية على التيسير على المواطنين فى تركيب الملصق الإلكترونى لكافة أنواع المركبات.
وأهابت وزارة الداخلية بالمواطنين مالكى المركبات بكافة أنواعها بسرعة التوجه إلى إدارات المرور المختصة على مستوى الجمهورية لتركيب الملصق الإلكترونى.
وفى ذات الإطار تواصل الوزارة تقديم الخدمة الإلكترونية التى تمكن مالكى المركبات بكافة أنواعها ذات التراخيص السارية من القيام بطلب تركيب ملصق إلكترونى وسداد الرسوم المطلوبة إلكترونياً من خلال موقع بوابة مرور مصر، على أن يتم تسليم الرخصة القديمة والحصول على الرخصة الجديدة المدون بها (ذات ملصق إلكترونى) وكذا إستلام الملصق الإلكترونى وتركيبه على المركبة بمعرفة المختصين بوحدة المرور عن طريق شباك واحد فقط.
ويتم إستخدام الخدمة على النحو التالى:
تسجيل البيانات الخاصة بالمواطن عن طريق الموقع الرسمى لوزارة الداخلية www.moi.gov.eg أو الدخول مباشرة على بوابة مرور مصر traffic.moi.gov.eg.
إختيار خدمات المركبات.
إختيار خدمة سداد رسوم إصدار ملصق إلكترونى.
سداد رسوم الخدمة المطلوبة.
هذا ويستمر العمل بوحدات المرور على مستوى الجمهورية حتى الساعة الثامنة مساءً تيسيراً لإجراءات تثبيت الملصق الإلكترونى فقط.. بالإضافة للفترة الصباحية، وحتى إنتهاء المدة المحددة.
يأتي ذلك بعد قرار وزارة الداخلية بمد العمل بجميع وحدات المرور حتى الساعة الثامنة مساءً، لحين الانتهاء من منظومة تركيب الملصق الإلكتروني.
وكانت وزارة الداخلية، حددت مهلة زمنية تنتهى يوم 20 أكتوبر الجاري لتركيب الملصق الإلكتروني لكافة السيارات داخل وحدات المرور على مستوى الجمهورية، وسيتم اتخاذ الإجراءات عقب انتهاء المهلة للمتخلفين.
عقوبة عدم تركيب الملصق
ناشدت وزارة الداخلية المواطنين مالكي المركبات بكافة أنواعها بسرعة التوجه إلى إدارات المرور المختصة على مستوى الجمهورية لتركيب الملصق الإلكتروني، وكذلك استبدال اللوحات المعدنية القديمة "أرقام فقط" باللوحات الجديدة المؤمنة "حروف وأرقام"، دون الحاجة للانتظار لموعد الفحص وتجديد التراخيص.
ونصت المادة 25 من قانون المرور الجديد على: "يصرف لكل مركبة ملصق إلكترونى، وتحدد اللائحة التنفيذية مقابل تكاليف إصداره، وضوابط وشروط استخدامه، وحالات الإعفاء منه، ويجب أن يكون الملصق الإلكتروني صالحًا للاستخدام دائمًا وفقًا للغرض منه، ولا يجوز تسيير المركبة بدون هذا الملصق أو إخفاؤه أو التلاعب فيه، ويتم توقيع غرامة على المخالف من 4 آلاف إلى 8 آلاف جنيه".
خدمات إلكترونية تقدمها المرور لتخفيف الزحام
ووفرت وزارة الداخلية خدمة السداد إلكترونياً للمبالغ المستحقة عن الخدمات المرورية، بطرق ووسائل مختلفة، بما يسهم فى تسهيل الإجراءات على المواطنين، الذين يستطيعون الحصول على الخدمات المرورية، دون عناء الإنتقال لوحدات المرور لسداد رسوم تلك الخدمات، وتحقيق مفهوم جودة الخدمات الأمنية.
وتشمل المرحلة الأولى الخدمات، تجديد رخص تسيير المركبات الملاكى، حتى 2030 سى سى، وإصدار بدل فاقد، وتالف لرخصة تسيير مركبة ملاكى، وإصدار بدل فاقد، وتالف لرخصة قيادة مركبة، وخدمة الإستعلام عن صحة بيانات ورخصة التسيير التي يستخدمها المواطن لدى شراء مركبة.
ويتم تقديم تلك الخدمات من خلال بوابة مرور مصر التابعة لوزارة الداخلية، والتي يمكن الوصول إليها من خلال رابط الموقع الإلكتروني التالي: (WWW.MOI.GOV.EG)، حيثُ يتم سداد المبالغ المالية المستحقة عن تلك الخدمات، عبر بوابة مرور مصر، باستخدام كافة أنواع الكروت الصادرة عن البنوك المصرية، سواء «ائتمانية - مسبوقة الدفع - كروت الخصم المباشر».
وناشدت وزارة الداخلية المواطنين مالكي المركبات بكافة أنواعها، الاثنين، بسرعة التوجه إلى إدارات المرور المختصة على مستوى الجمهورية لتركيب الملصق الإلكتروني، على أن تُقدَم الخدمات المرورية إلكترونيًا على المركبات التي قامت بتركيب الملصق الإلكتروني، وذلك خلال مهلة زمنية مدتها 3 أشهر تنتهي 20 أكتوبر، ويتم بعدها اتخاذ الإجراءات اللازمة حيال المخالفين.
